水电厂技术供水
手动滤水器的研制及产品参数介绍
介绍了水电厂技术供水
手动滤水器的设计要求、滤水器内的水流流态分析以及双刃式全自动免清洗滤水器的原理、结构和特点。全自动免清洗滤水器具有较强的清污能力 ,对水中含杂质较多的水源 ,其效果尤为明显 ,可以进行远程操作、自动操作、现地自动操作、现场电手动操作和现场机械手动操作 ,其自动清污、排污可在线进行 ,不影响机组正常技术供水。

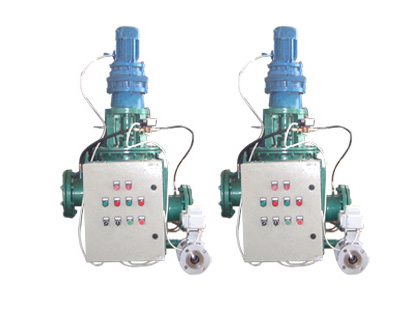

LSZ型立式自动滤水器：
LSZ型立式
自动清洗滤水器能对水中杂草、塑料薄膜、纸布屑、悬浮物等进行过滤作用，并能根据各地水质情况对滤网实行自动地连续或间断清洗，保持网面经常清洁，正是目前我国先进的水过滤设备之一，适用于各种水过滤场合。
1、主要技术参数
(1)工作压力～0.6MPa
(2)滤网孔径φ3～8mm
(3)额定流量下的阻力≤0.05MPa
2、
手动滤水器结构说明
(1)传动机构采用双级摆线针轮减速机，滤水器转动灵活，控制系统采用PLD程控，对滤水器实行自动程序或间歇性反冲洗。
(2)滤网网芯底部与支板上密封由原来的橡胶皮改为硬密封，能做到>2mm的杂物不从底部流到出口端，确保滤网的过滤能力。
(3)考虑到某些条件下水中含沙量大，上承轴座采用双重密封式，水侧为防泥沙密封，采用2道骨架密封圈，防止泥沙进入轴套磨损转轴，外侧采用4道填料式密封。
(4)轴座, 处试设, 防溢流管, ，做到无泄漏，文明生产。
(5)上、下轴套均为可, 拆, 卸式，无需进行筒体解体即可方便更换
LSG型管道直连式滤水器：
LSG型系列手动滤水器结构如图所示，过滤面积为流通面积的2.5-3倍，在环形不锈钢板上包含有许多小孔，主回路为双层结构，反冲洗回路为单层结构，能够达到很高的强度，全部采用不锈钢制造，其结构合理，性能可靠，经久耐用，其滤芯更换也非常方便。订货时需注明是主回路，还是旁路（即反冲洗）。
